全焊接板式换热器选型时需要注意哪些问题?它和板式换热器有什么区别?

点击数:2592022-01-10 10:24:18 来源: 青岛信安瑞环保设备有限公司

新闻摘要:全焊接板式换热器是一种集成可拆板式换热器和管壳式换热器优点于一身的新一代产品。

换热器是我们生活中最常见的供暖设备,但是有些朋友对于全焊接板式换热器选型还是不太了解,下面就让信安瑞给大家详解一下全焊接板式换热器选型时需要注意哪些问题,有需要的朋友进来看看吧。

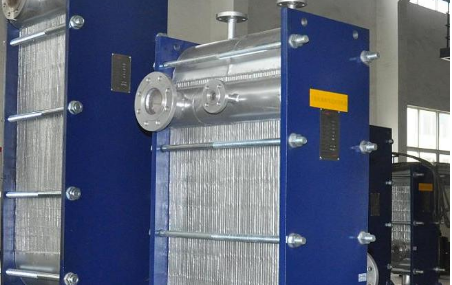

全焊接板式换热器是一种集成可拆板式换热器和管壳式换热器优点于一身的新一代产品,它的推出弥补了可拆板式换热器的应用空白,同时其耐高温、高压、和强耐腐蚀性能确保了对传统管壳式换热器大部分工况的取代。



板式换热器和全焊接板式换热器的区别

1、外观形式

可拆板式换热器最直接的就是可以拆卸,通常四个进出口位置都在同一侧框架板上。而全焊接板式换热器的四个口则是侧面的上下和左右位置,因为采用的是焊接工艺,所以框架本身是不可以开孔的。

2、内部部件

可拆板式热交换器的内部是由换热器板片和橡胶垫片组合而成,由于耐高压的程度有限,所以板片的厚度通常都在0.5mm。而全焊接换热器内部则省去了密封垫片这个部件,全部是由不锈钢板片焊接而成,通常用于耐高温高压的工况,所以板片的厚度在1mm。

全焊接板式换热器选型时要注意什么?

一、板型选择

全焊接板式换热器的选型应根据换热场合的实际需要而定,特别是介质的特性和换热工况。对流量大、允许压降小的情况,应选用阻力小的板型,反之选用阻力大的板型,信安瑞的丰富板型是你的最佳选择。根据流体压力和温度的情況,确定选择可拆卸式,还是焊接式。确定板型时不宜选择单板面积太小的板片,以免板片数量过多,板间流速偏小,传热系数过低,对较大的换热器更应注意这个问题。

二、流程和流道的选择

流程指板式换热器内一种介质同一流动方向的一组并联流道,而流道指板式换热器内,相邻两板片组成的介质流动通道。一般情況下,将若干个流道按并联或串联的费那个是连接起来,以形成冷、热介质通道的不同组合。流程组合形式应根据换热和流体阻力计算,在满足工艺条件要求下确定。尽量使冷、热水流 道内的对流换热系数相等或接近,从而得到最佳的传热效果。因为在传热表面两侧对流换热系数相等或接近时传热系数获得较大值。虽然板式换热器各板间流速不等,但在换热和流体阻力计算时,仍以平均流速进行计算。

三、压降校核

全焊接板式换热器的设计选型时,一般对压降有一定的要求,所以应对其进行校核。如果校核压降起过允许压降,需重新进行设计选型计算,直到满足工艺要求为止。这个选型通常由软件自动选型,选择合适的方案后输出用户选型报告。

以上就是信安瑞给大家分享了关于全焊接板式换热器选型基本知识,如果你对这个生产设备有需求的话,不妨找信安
